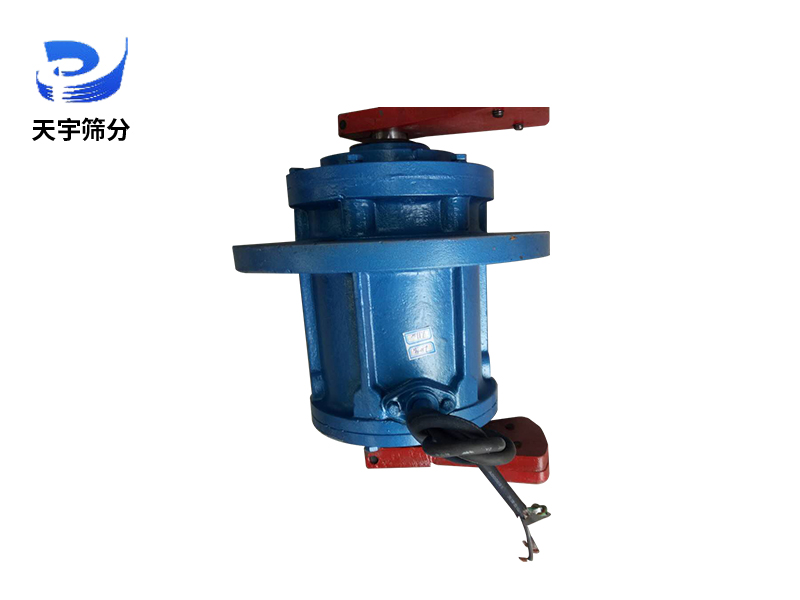

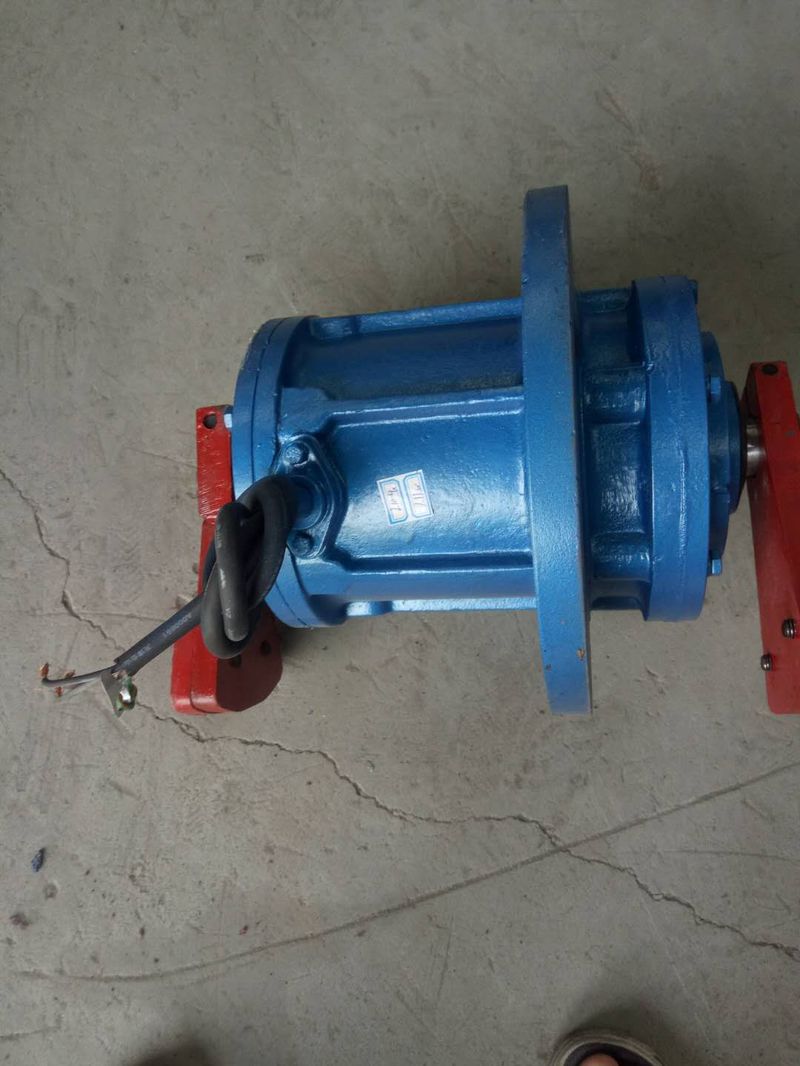

產品用途和適用范圍：　　振動電機是動力源與振動源合為一體的機振源，其激振力可能無級調節，使用很方便。Y系列振動電機為通用型振動電機。　　振動電機廣泛應用于各種振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振劫打樁等、振動提升機、振動充填機、料倉的振動破拱防塞裝置等。廣泛地應用在水電建設、火電發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門?！　≈饕m用范圍：　　l、本機振動加速度低于20　　2、使用環境溫度不高于40℃(如果設備環境溫度高于~40℃應降低功率使用)。　　3、主機激振功率值應不超過銘牌的規定，否則，則應降低激振力使用。　　4、連續載荷，長期運轉。　　5、使用地區海拔不超過1000米，如超過1000米，但不超過4000米時。每增高l00米，額定溫度限值應降低0．5℃?！　∪?、主要結構及工作原理　　1、工作原理：　　(1)本產品由特殊設計的電機外加偏心塊組成，當電機旋轉時，偏心塊產生激振力通過電機傳遞給振動機械?！　?2)本產品軸兩端各裝有兩塊扇形偏心塊，調節兩端偏心塊夾角大小，可以改變激振力大小?！　?3)激振力：Fm=·r·ω2　　G：偏心塊質量　　g：重力加速度　　r：偏心塊質心與回轉軸心的距離　　ω：電機旋轉角頻率　　振幅：　　Fm：激振力(N)　　G：參振重量　　N：轉速　　S：雙振幅　　2、吊運、安裝與調試　　l、吊運時在機殼吊環螺釘處懸吊?！　?、振動電機與振動機械連接平面均為3.2?！　?、激振力的調整。　?。?）拆除防護罩。　?。?）旋松外側偏心塊夾緊螺栓?！　。?）兩側偏心塊應同方向轉動，使軸上刻線對準偏心塊上激振力示值刻線至需要的激振力值處?！　。?）旋緊偏心塊螺栓及安裝防護罩?！　?、操作與使用　?。?）本機應可靠牢固地安裝在振動機械上?！　。?）本機安裝就位后，在機體及基礎上，均要有電纜壓緊裝置，二者之間電纜呈自然懸吊狀，總長度以300～500mm為宜，自然懸垂部彎弧半徑應在700～750mm之間?！　。?）本機通過以50HZ交流電，電機即可旋轉，但應觀察轉向是否與要求相符，否則應調改相序改變轉向。直線振動設備兩臺振動電機旋轉方向應相反。　?。?）本機安裝后，累積運轉100小時內為初運轉期。在初運轉期內，每班應對底腳螺栓增緊一次?！　。?）本機電控系統應有可靠的保護裝置?！　。?）嚴禁載荷移動。　　四、維修保養與存放：　　1、振動電機在運轉中如發現有異常響聲時，應立即停機檢查排除故障后方可再啟動運轉?！　?、為保證振動電機的正常運轉，防止事故的發生，振動電機必須每隔兩個月檢修一次，檢查辦法：　　應清除機內積塵、污垢、清潔線包并檢查線包絕緣電阻是否完好，軸承磨損情況，必要時更換軸承及新潤滑脂，接地、接頭、各緊固件及偏心塊是否有松動并及時排除。工作環境惡劣粉塵比較大的場所，必須每月清洗一次軸承并注入新潤滑脂?！　?、本產品在每日運轉3小時以上，累計運轉500小時應更換軸承及潤滑脂，換油前應將軸承室及軸承端蓋清洗干凈，注入3#鋰基潤滑脂至軸承內外腔的l／4一l／5為宜?！　?注：拆除防護罩即可看到加油孔)　　4、本產品振動電機允許有軸向游隙0.3一lmm?！　?、本產品的軸與軸承為動配合精度為H6／f5　　6、振動電機不用時，必須存放在通風干燥的倉庫，庫內不應有腐蝕性氣體，對新儲存振動電機應定期檢查有無受潮、受凍、發銹及潤滑脂變質等情況。7、振動電機放置時間過長在重新使用前必須用500V搖表檢查組的絕緣電阻，在接近工作溫度(70℃)時，應不低于0.38兆歐。否則應進行烘干處理?！　?、本產品因制造質量原因引起質量問題，我公司一年內負責三包。
